CNC-gereedschap op maat is elk snijgereedschap (een vingerfrees, boor, tap, ruimer of profielgereedschap) dat wordt ontworpen en geslepen volgens de exacte geometrie, het materiaal en de tolerantie van één specifieke verspaningsopdracht, in plaats van uit de catalogus te worden gekocht. Fabrikanten kiezen voor CNC-gereedschap op maat en professionele ontwerpdiensten voor CNC-gereedschap wanneer standaardsnijgereedschap een detail niet kan bereiken, een tolerantie niet kan aanhouden of niet snel genoeg werkt om de kosten per stuk onder controle te houden. Kortom: precisie-CNC-gereedschap dat voor uw onderdeel is gemaakt, kan meerdere standaardgereedschappen vervangen, cyclustijden verkorten en resultaten herhaalbaar maken, van het eerste tot het tienduizendste stuk.
Wat is CNC-gereedschap op maat?

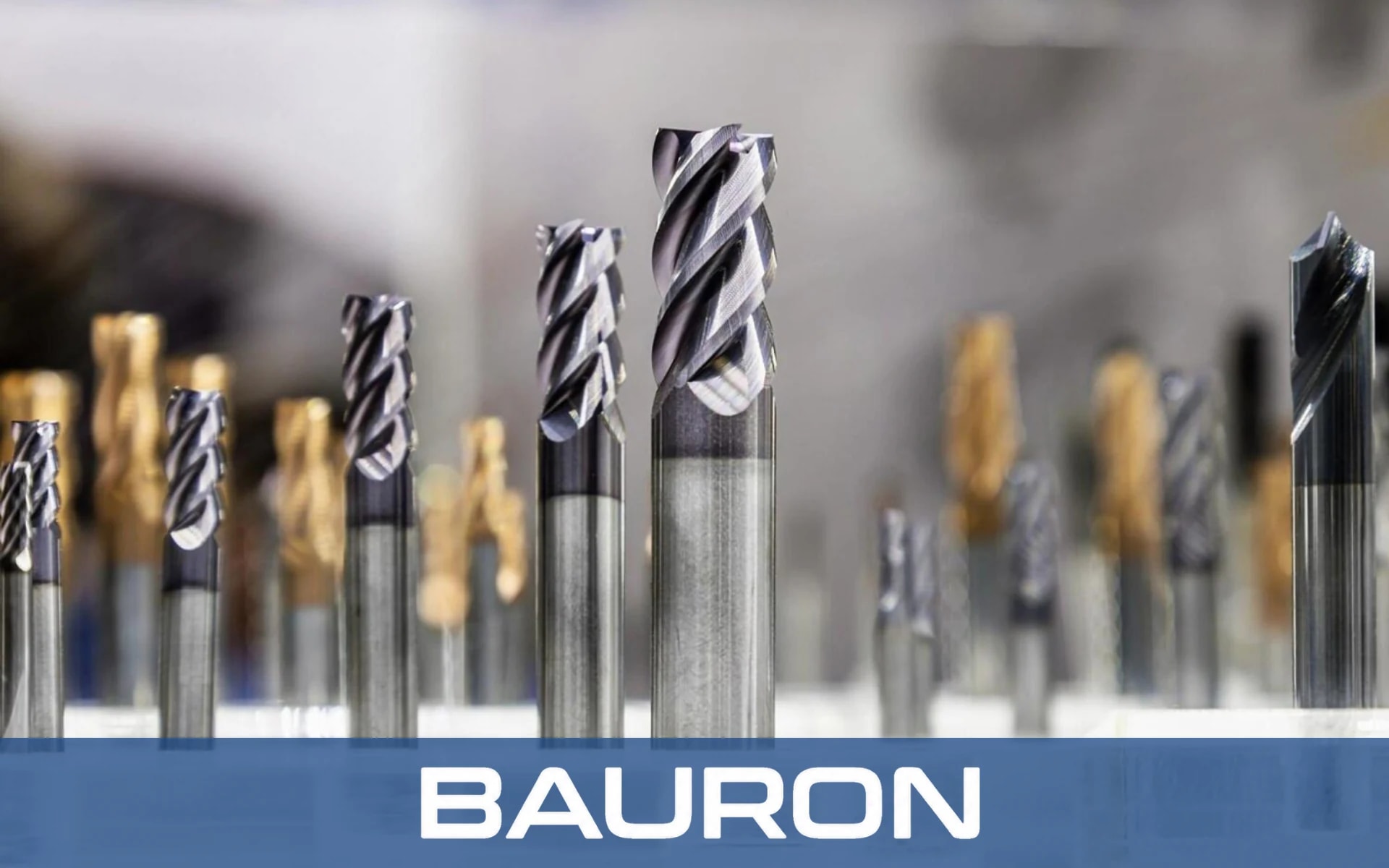

CNC-gereedschap op maat is toepassingsspecifiek snijgereedschap dat wordt ontworpen op basis van een werkstuktekening, een werkstukmateriaal en een machineopstelling. Een standaardgereedschap is ontworpen om veel opdrachten naar behoren uit te voeren. Een gereedschap op maat is ontworpen om één opdracht uitzonderlijk goed uit te voeren.
Ingenieurs kunnen vrijwel elk onderdeel van het gereedschap aanpassen:
- Geometrie: Diameter, snijlengte, reikwijdte, halsvrijstelling, hoekradius, aantal groeven, spiraalhoek en punthoek.
- Substraat: Een volhardmetaalsoort of HSS-Co, gekozen op basis van het te verspanen materiaal.
- Coating: PVD-coatings zoals AlTiN, DLC of nACo, afgestemd op warmte, slijtage en spaanafvoer.

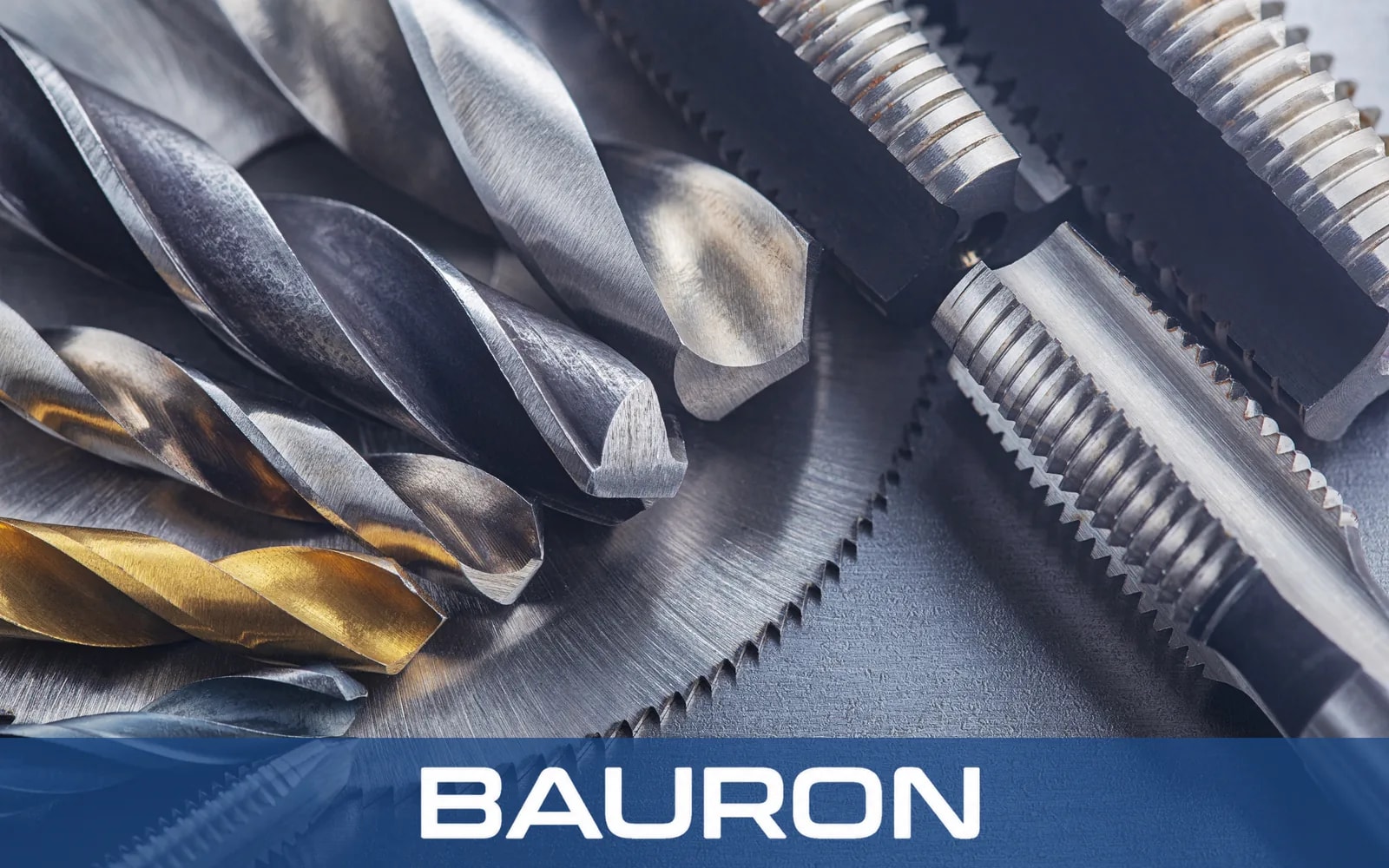

- Vorm en functie: Trappenboren, combinatiegereedschappen, speciale spoeden of een profiel dat op de contour van het onderdeel wordt geslepen.
- Koelmiddeltoevoer: Interne koelkanalen voor diepe gaten en een betere spaanafvoer.
CNC-gereedschap op maat versus standaardgereedschap
Standaardgereedschap is gebouwd voor brede inzetbaarheid: het werkt voor veel opdrachten, maar is zelden optimaal voor één specifieke opdracht. CNC-gereedschap op maat begint bij uw werkstuktekening, werkstukmateriaal en machine, zodat ingenieurs elke afmeting op de taak kunnen afstemmen. Dat verschil is terug te zien in cyclustijd, tolerantiebeheersing en standtijd. Daar staat een hogere aanschafprijs tegenover, en daarom hangt de juiste keuze af van de complexiteit van het onderdeel en het productievolume. In de onderstaande tabel worden beide naast elkaar vergeleken.
| Factor | Standaard catalogusgereedschap | CNC-gereedschap op maat |
|---|---|---|
| Ontwerpbasis | Algemeen gebruik | Uw onderdeel, materiaal en machine |
| Bewerkingen per gereedschap | Meestal één | Kan er meerdere combineren in één doorgang |
| Tolerantiebeheersing | Beperkt tot de catalogusspecificaties | Geslepen op de door u vereiste tolerantie |
| Het meest geschikt voor | Gangbare details, kleine series | Complexe details, herhaalproductie |
| Aanschafkosten | Lager | Hoger, meestal gecompenseerd door lagere kosten per stuk |
Waarom hebben fabrikanten CNC-gereedschap op maat nodig?
Fabrikanten hebben CNC-gereedschap op maat nodig wanneer standaardgereedschap het knelpunt wordt voor kwaliteit, snelheid of kosten.
De zes meest voorkomende redenen zijn:
- Complexe onderdeeldetails: Diepe holtes, ondersnijdingen, contouren voor de lucht- en ruimtevaart en niet-standaard schroefdraad zijn met catalogusgereedschap vaak niet te bereiken of te vormen. Een profiel op maat, een grotere reikwijdte of een speciale spoed lost het probleem direct op.

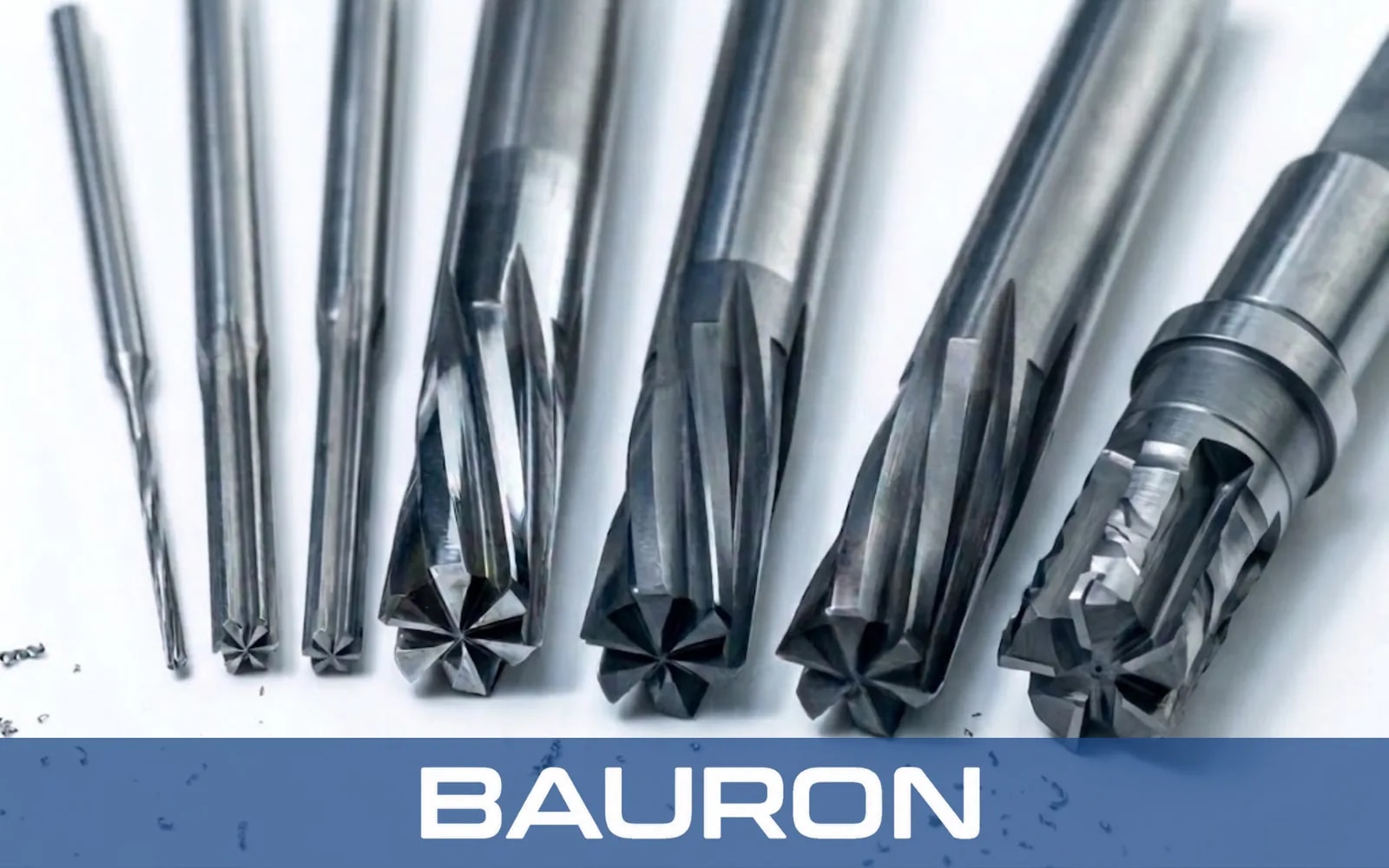

- Nauwere toleranties: Ruimers die voor een specifieke toepassing zijn geslepen, kunnen bijvoorbeeld een ongelijke groefdeling hebben om chatter te onderdrukken en een H7-nauwkeurigheid van de boring te bereiken die universeel gereedschap moeilijk kan aanhouden.

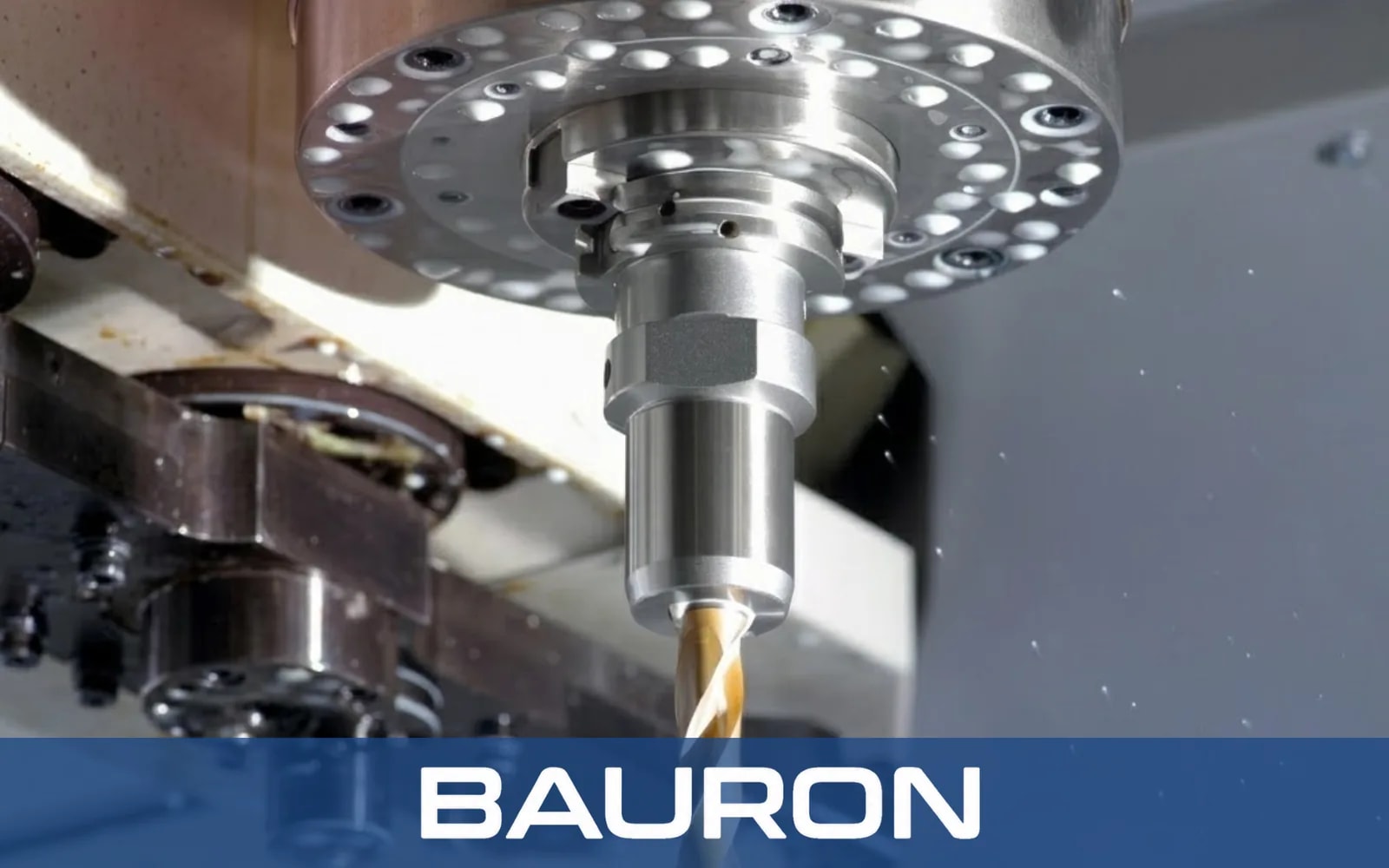

- Kortere cyclustijden: Een combinatiegereedschap kan in één doorgang boren, afschuinen en cilindrisch verzinken. Minder gereedschapswissels betekenen minder stilstand en een hogere doorvoer.
- Langere standtijd: De juiste hardmetaalsoort, snijkantvoorbereiding en coating voor het werkstukmateriaal beperken slijtage, opbouwsnijkanten en voortijdige gereedschapsbreuk tot een minimum.
- Herhaalbare productie: Wanneer een gereedschap volgens een gedocumenteerde specificatie wordt gemaakt, presteert elke batch hetzelfde. Die consistentie is belangrijk bij geautomatiseerde, onbemande productie in grote volumes.
- Lagere kosten per stuk: Een gereedschap op maat kost vooraf meer, maar de besparingen op cyclustijd, afkeur, nabewerking en gereedschapswissels wegen over een productieserie meestal zwaarder dan het prijsverschil.
Hoe het ontwerpproces voor CNC-gereedschap op maat verloopt
Een goed georganiseerd project voor maatwerkgereedschap gaat in vijf fasen van tekening naar gecontroleerd gereedschap:
- Beoordeling van eisen en tekeningIngenieurs beoordelen uw bestanden, het werkstukmateriaal, de machine en de beoogde toleranties om de haalbaarheid te bevestigen.
- GereedschapsengineeringHet team kiest het substraat, past de spiraalhoek en de groefgeometrie aan en selecteert de coating die het best bij de toepassing past.
- PrecisieslijpenHet gereedschap wordt geslepen op meerassige CNC-slijpmachines, bij voorkeur met in-process meting om de afmetingen aan te houden.
- Inspectie en documentatieProfiel, rondloop en concentriciteit worden gecontroleerd, en er worden certificaten geleverd zoals een materiaaltestrapport (MTR) of een conformiteitscertificaat (CoC).
- Eerst prototype, dan productieEen proefserie valideert de prestaties op uw machine voordat het ontwerp naar herhaalproductie gaat.
Ontwerpdiensten voor CNC-gereedschap kiezen (en waarom fabrikanten voor Bauron kiezen)
De juiste partner biedt technische diepgang, aantoonbare kwaliteit en de flexibiliteit om op te schalen.
Kies een leverancier die het volgende biedt:
- Ontwerpen die door ingenieurs worden beoordeeld, niet alleen orderverwerking.
- Kwaliteitssystemen met volledige inspectie en traceerbaarheid.
- Flexibele seriegroottes, van één prototype tot grote series.
- Toepassingsondersteuning na levering, onder meer voor voeding, toerental en probleemoplossing.
Bauron, fabrikant van precisiegereedschap, is rond deze eisen opgebouwd:
- Vier families gereedschap op maat: frezen, boren, tappen en ruimers, elk met een eigen online formulier voor ontwerpaanvragen.
- Technische beoordeling van elke aanvraag, plus feedback om de maakbaarheid en kosteneffectiviteit te verbeteren.
- ISO 9001:2015-gecertificeerde productie, met 100% optische en CMM-inspectie vóór verzending.
- Volledige documentatie: MTRs, CoCs en traceerbaarheid per charge.
- Geen minimale bestelhoeveelheid voor prototypes, plus herhaalbaarheid van batch tot batch voor programma's met grote volumes.
- Toepassingstechniek, zoals beoordeling van CAM-gereedschapsbanen, optimalisatie van voeding en toerental en oorzaakanalyse van chatter.
- Wereldwijd bereik: klanten in meer dan 80 landen.
Conclusie: CNC-gereedschap op maat maakt van verspaningsgrenzen een voordeel
Met CNC-gereedschap op maat krijgen fabrikanten een gereedschap dat voor hun exacte onderdeel is gemaakt, in plaats van een compromis uit de catalogus. Het resultaat: snellere cycli, nauwere toleranties, een langere standtijd en lagere kosten per stuk. Als standaardsnijgereedschap uw kwaliteit of doorvoer beperkt, is CNC-gereedschap op maat dat door ervaren ingenieurs is ontworpen vaak de meest directe oplossing.
Hebt u een onderdeel waar standaardgereedschap niet mee overweg kan? Stuur uw tekening naar het engineeringteam van Bauron. U ontvangt een haalbaarheidsbeoordeling en een offerte voor een frees, boor, tap of ruimer op maat, of u nu één prototype of een volledige productieserie nodig hebt. Vraag een aangepaste offerte aan of vraag een ingenieur om uw toepassing vandaag nog te bespreken.
