Initieel Boren
De voorste sectie fungeert als boor en creëert de ruwe gatdiameter.
Ruimers / Boor-ruimer combinatiegereedschappen
Combinatieruimers
Wat Is een Combinatieruimer en Hoe Werkt Deze?
Een combinatieruimer combineert boren en ruimen in één snijgereedschap. Deze boor-ruimer architectuur maakt het initiële gat en bewerkt het vervolgens na zonder gereedschapswissel of aparte indexeerstap.
Progressief Ruimen
De volgende gegroefde sectie brengt het nieuw geboorde gat op de uiteindelijke maat.
Gemeenschappelijke As-uitlijning
Beide snijsecties delen een as, wat de uitlijnvariatie vermindert die kan optreden tussen afzonderlijke boor- en ruimopstellingen.
Belangrijkste Kenmerken en Voordelen van Combinatieruimers
Geïntegreerd Ontwerp
Combineert boren en ruimen om de cyclustijd te verminderen.
Gemeenschappelijke As-snijding

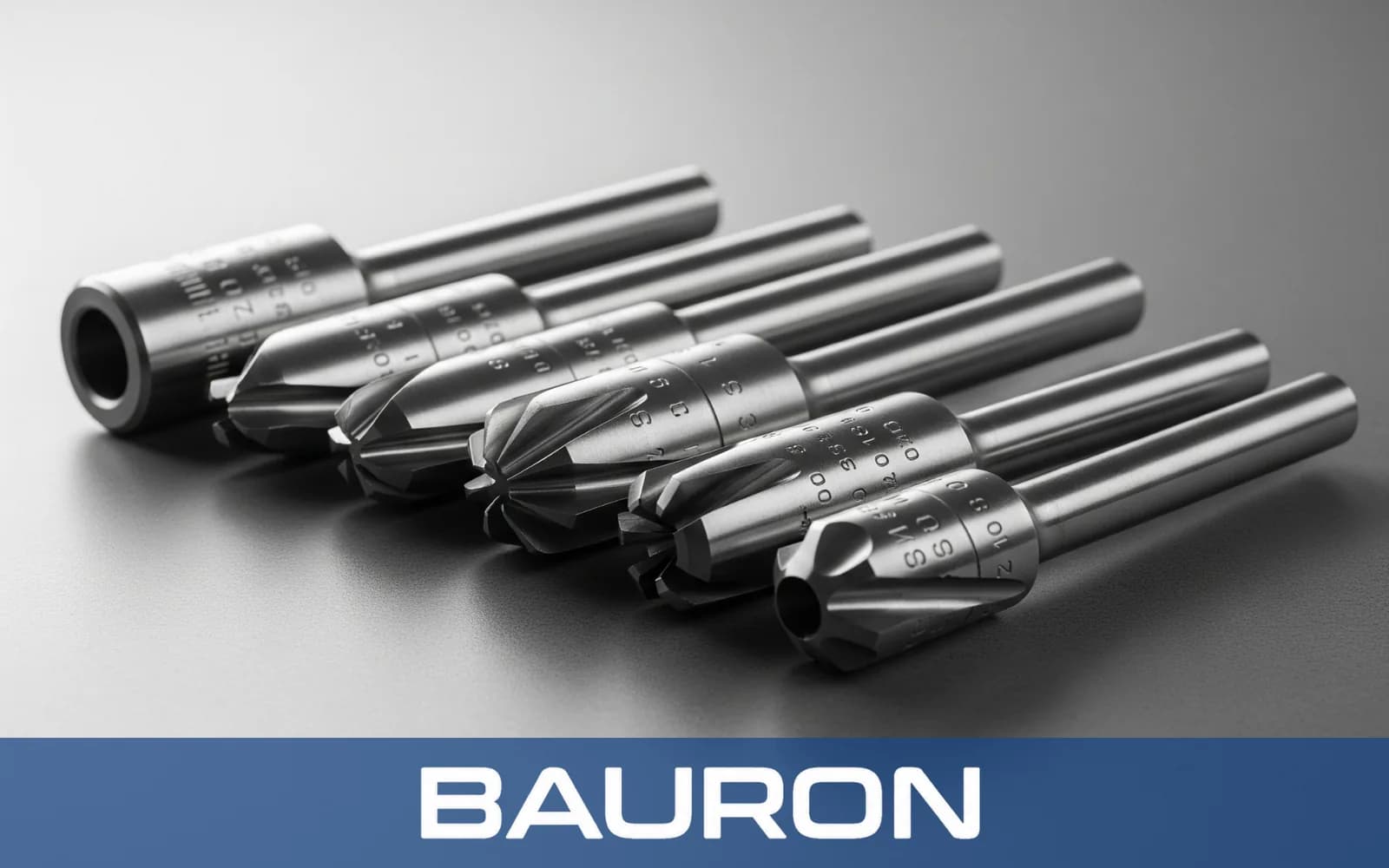

Beperkt uitlijnverschillen tussen de boor- en nabewerkingssecties. Waar juist een bestaand gat de snede moet geleiden, volgen geleide ruimers de oorspronkelijke boringas.
Minder Gereedschapswissels
Vermindert machine-stilstandtijd tussen boren en ruimen.
Geoptimaliseerde Groefgeometrie
Ondersteunt spaanafvoer uit beide snijzones.
Aangepaste Profielen
Kan getrapte diameters, tapers of toepassingsspecifieke boorprofielen bevatten wanneer ze als ruimers op maat worden gebouwd.
Hoge Stijfheid
Is ontworpen om doorbuiging te weerstaan onder de gecombineerde boor- en ruimkrachten.
Specificaties Combinatieruimers
| Specificatie | Bereik / details |
|---|---|
| Diameterbereik | 1/8" tot 1-1/2", met aangepaste diameters beschikbaar |
| Boorsectietype | Spiraal- of puntgeslepen geometrie |
| Ruimsectie | Recht, spiraalvormig of getrapte profielen |
| Schachttype | Recht, Morsetaper of Weldon |
| Tolerantie | Precisiegeslepen volgens OEM- of klantspecificaties |
| Aantal Spaangroeven | Variabel afhankelijk van de gereedschapsdiameter |
Beschikbare Materialen en Coatings voor Combinatieruimers
| Materiaal / coating | Het beste voor | Belangrijkste voordeel |
|---|---|---|
| Volhardmetaal | Hoge snelheid, hoog-volume productie. | Biedt hardheid en slijtvastheid voor continue cycli. |
| Kobaltstaal (HSS-Co) | Algemeen gebruik en onderbroken sneden. | Biedt taaiheid en hittebestendigheid tijdens het boren. |
| Titaniumaluminiumnitride (TiAlN) | Droge bewerking en veeleisende snijcondities. | Kan wrijving en materiaalopbouw op de snijkanten verminderen. |
Volhardmetaal biedt slijtvastheid voor stabiele hoog-volume productie, kobaltstaal voegt taaiheid toe voor algemeen en onderbroken snijden, en TiAlN kan wrijving en materiaalopbouw verminderen.
Welke Machines Gebruiken Combinatieruimers?
CNC-bewerkingscentra
Voeren geautomatiseerd boren en ruimen uit in één gereedschapscyclus.
Transferlijnen
Gebruiken combinatiegereedschappen om de cyclustijd te verminderen in hoog-volume productie.
Revolverdraaibanken
Bewerken gaten in roterende cilindrische werkstukken via geautomatiseerde cycli.
Toepassingen en Industrieën voor Combinatieruimers
Automotive Subassemblage
Boort en bewerkt bevestigingsgaten in motorcomponenten in één cyclus.
Luchtvaart Bevestigingsvoorbereiding
Maakt en bewerkt gaten voor nauwsluitende luchtvaartbevestigingsmiddelen.
Massaproductielijnen
Combineert twee snijstappen om de cyclustijd te verminderen en de doorvoer van geautomatiseerde lijnen te verhogen.
Hoog-volume Componenten
Ondersteunt series in de algemene productie waar cyclussnelheid en gat-tot-gat consistentie belangrijke procesvereisten zijn.
Veelgestelde Vragen over Combinatieruimers
Wat is het belangrijkste voordeel van een boor-ruimer gereedschap ten opzichte van twee afzonderlijke gereedschappen?
Het combineren van beide bewerkingen vermindert de cyclustijd en houdt de boor- en nabewerkingssecties op dezelfde as zonder gereedschapswissel.
Kan een boor-ruimer combinatie op verschillende materialen worden gebruikt?
Toepassingsspecifieke gereedschappen kunnen worden ontworpen voor materialen variërend van zacht staal en aluminium tot gehard roestvast staal en luchtvaartlegeringen door het juiste substraat en de juiste coating te selecteren. De ontwerpgids voor ruimers beschrijft hoe de ruimergeometrie op elk werkstuksubstraat wordt afgestemd.
Wat zijn de beperkingen van een combinatieruimer?
De boor- en ruimsecties ondergaan verschillende slijtagepatronen, waardoor de standtijd kan afwijken van die van een aparte boor en machineruimer. Het cyclustijdvoordeel moet worden afgewogen tegen dit slijtagegedrag.
Welke opstellingsfactoren beïnvloeden de boor- en ruimnauwkeurigheid?
Machinestijfheid, een precisie-gereedschaphouder en koelmiddeltoevoer die spanen uit beide snijzones verwijdert, beïnvloeden de resulterende uitlijning en maat.
Kan een combinatieruimer worden aangepast voor getrapte gaten?
Een maatwerk-gereedschap kan meerdere getrapte diameters, tapse kenmerken of gespecialiseerde afschuiningen in één snijsequentie combineren. Wanneer het gat al is geboord, werkt een speciale trapruimer de getrapte diameters in plaats daarvan af.
Gedeelde engineeringbron
Ontwerp- en Engineeringondersteuning
Bauron biedt ontwerp- en engineeringondersteuning voor aangepaste combinatiegereedschapsdiameters, trap- of taperprofielen, schachten, groefgeometrieën, substraten en coatings. Deel de volledige gattekening en cyclusvereisten voor technische beoordeling.
