Elke werkplaats krijgt te maken met een onderdeel waar catalogusgereedschap moeite mee heeft: een profiel waarvoor niets uit voorraad past, een harde legering die vingerfrezen te snel laat slijten, of één detail dat vier gereedschapswissels vraagt. Een snijgereedschap op maat lost deze problemen op, omdat het rond de opdracht wordt ontworpen en niet rond de catalogus. Deze gids legt uit wat CNC-gereedschap op maat is, wat de belangrijkste soorten speciaal snijgereedschap zijn (van een vingerfrees op maat tot een combinatieboor), wat de voordelen zijn van hardmetalen gereedschap op maat en wanneer maatwerkgereedschap zich terugbetaalt.
Wat is een snijgereedschap op maat?
Een snijgereedschap op maat is een CNC-gereedschap dat wordt ontworpen en geproduceerd voor één specifieke verspaningstoepassing, in plaats van te worden gekozen uit een standaardcatalogus. De geometrie, de afmetingen, het substraat en de coating worden afgestemd op het detail van het onderdeel, het werkstukmateriaal, de machineopstelling en de vereiste tolerantie. Het doel is het detail nauwkeuriger, sneller of in minder bewerkingen te verspanen dan met standaardgereedschap mogelijk is.
Vingerfrezen, boren, ruimers en tappen uit het standaardassortiment kunnen het meeste dagelijkse verspaningswerk goed aan. Maatwerkgereedschap bewijst zijn waarde wanneer een opdracht hun grenzen overschrijdt, zoals bij complexe contouren op luchtvaartonderdelen, boringen met nauwe toleranties in medische componenten of terugkerende details in grote series voor de automobielindustrie.

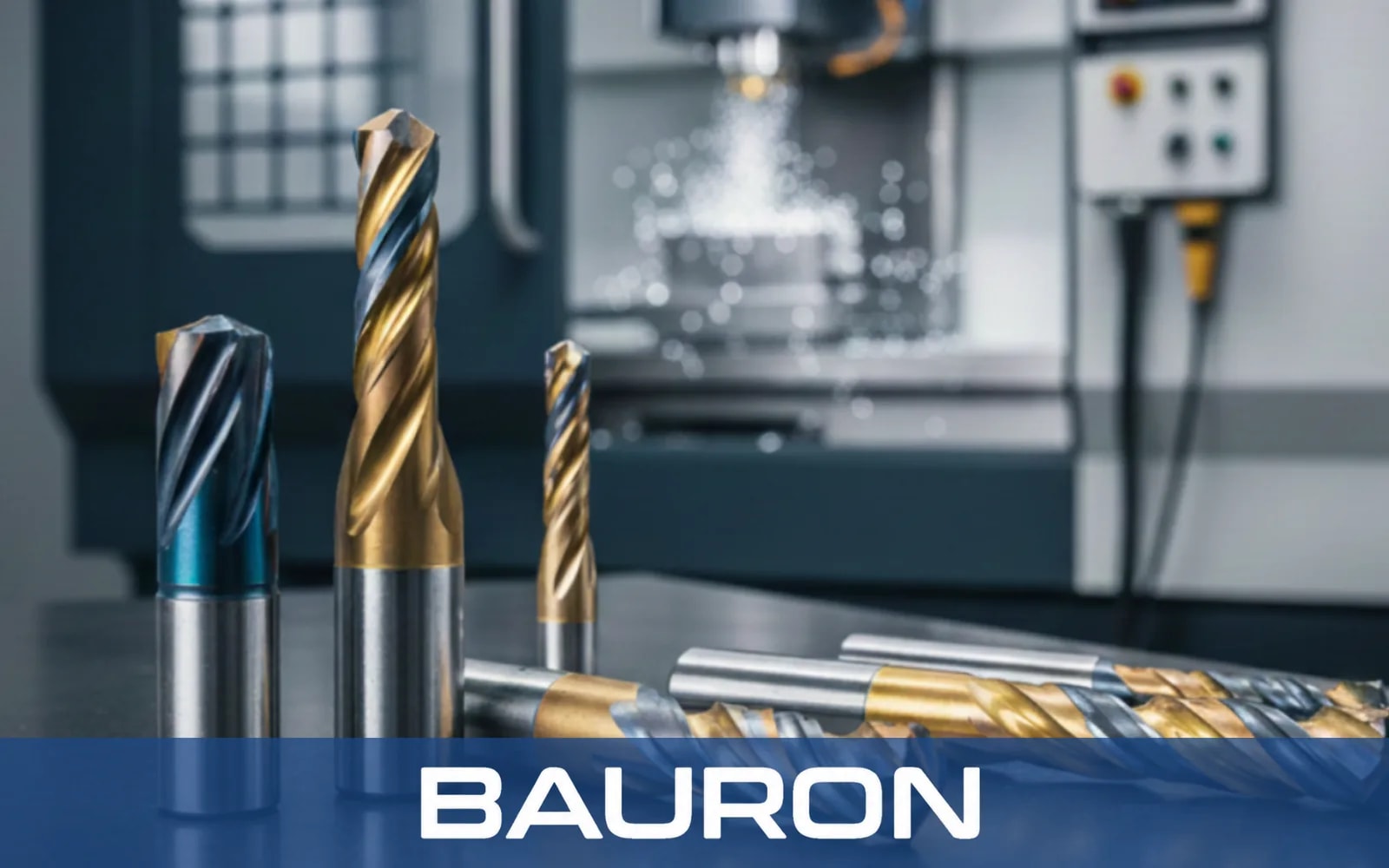

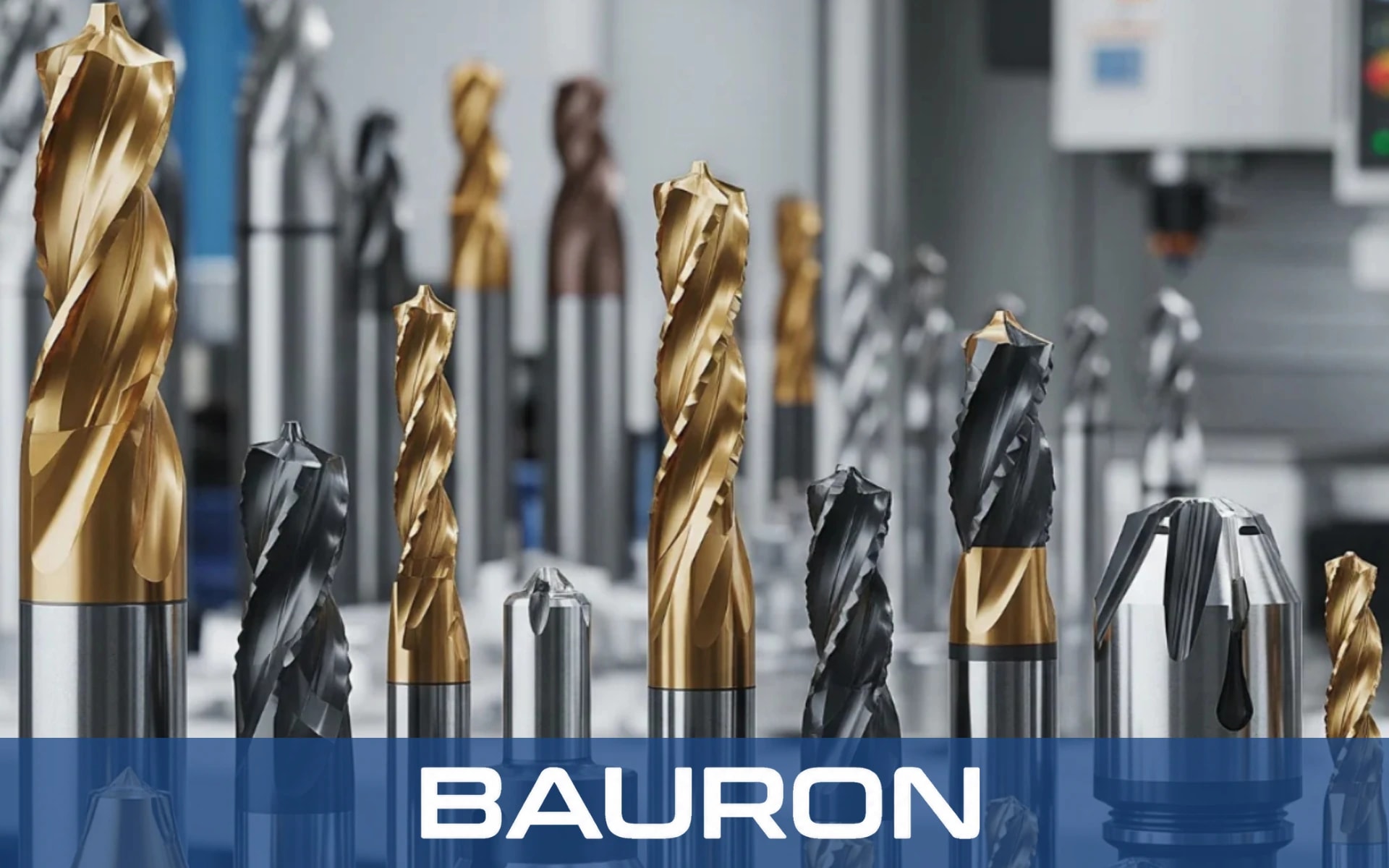

De meeste snijgereedschappen op maat worden uit volhardmetaal geslepen vanwege de hardheid en slijtvastheid. Daarna krijgen ze een PVD-coating, zoals AlTiN, DLC of nACo, die is afgestemd op het te verspanen materiaal.
Soorten snijgereedschap op maat

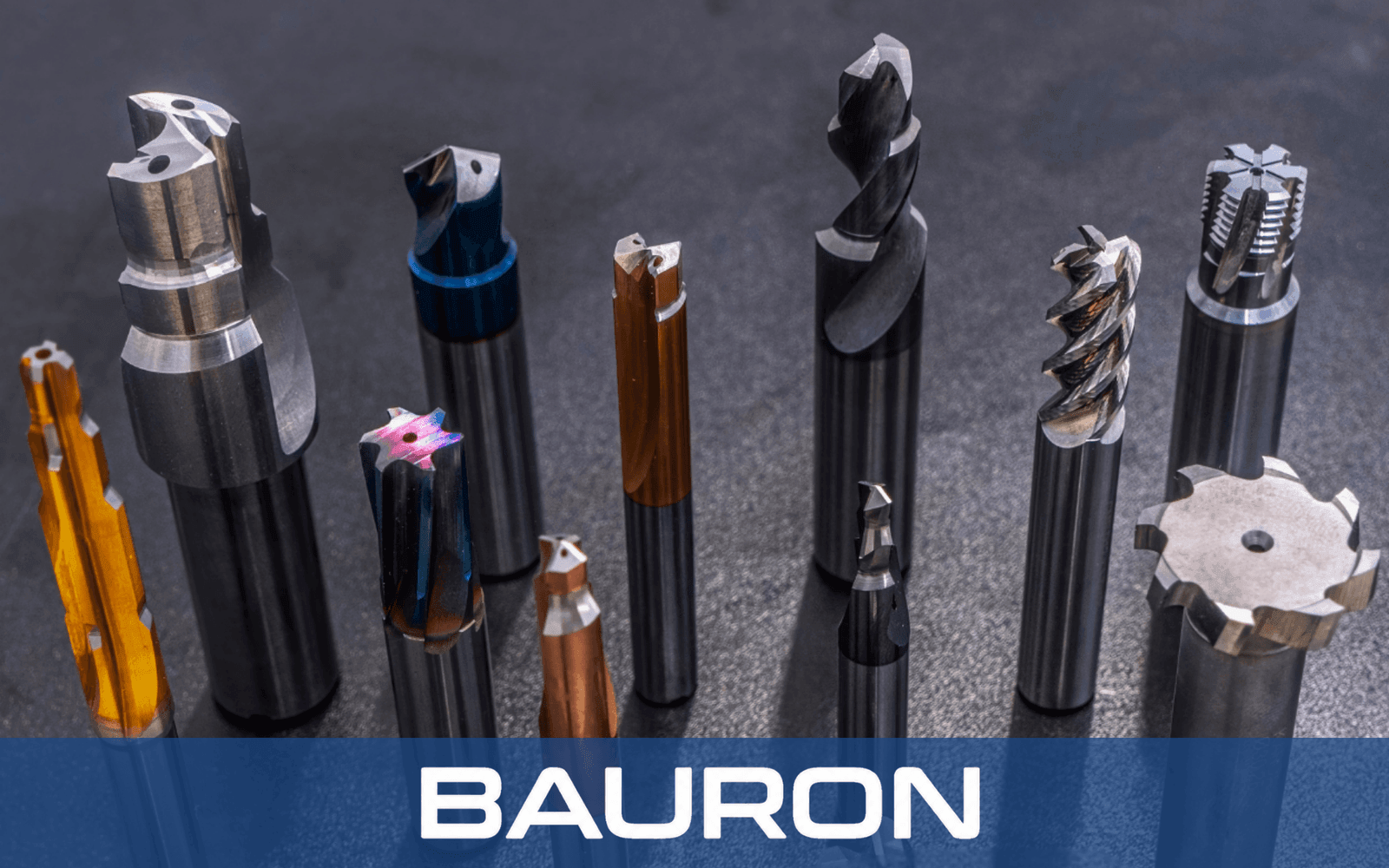

Snijgereedschap op maat bestaat in een aantal gangbare vormen, elk ontwikkeld om een ander verspaningsprobleem op te lossen:
- Vingerfrees op maat: Een speciale diameter, reikwijdte, halsvrijstelling, aantal groeven, spiraalhoek of hoekradius voor diepe kamers, dunne wanden en trillingsgevoelige opstellingen.
- Profielgereedschappen: Verspanen een volledig profiel, zoals een radius, groef of contour, in één doorgang.

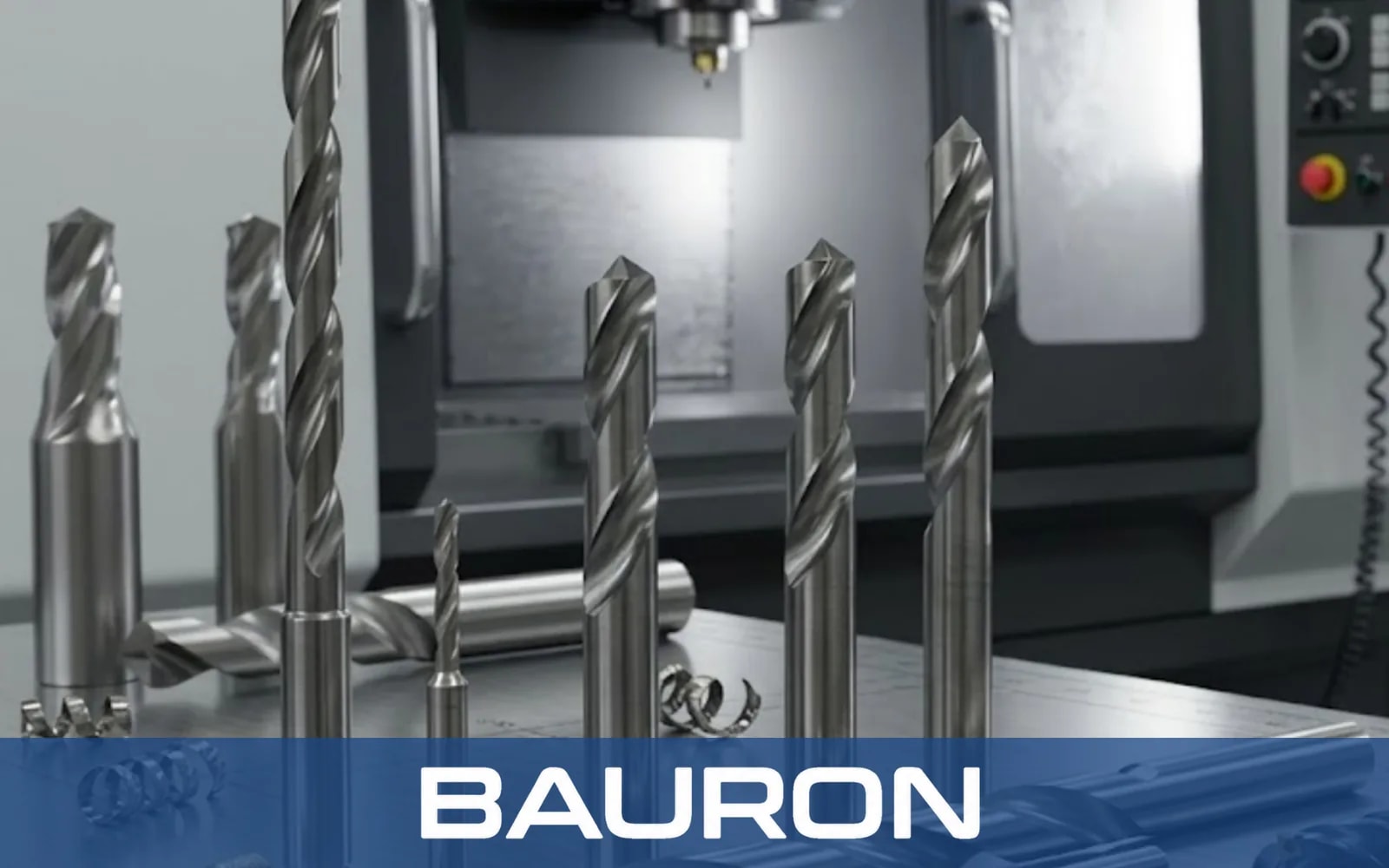

- Trappenboren: Twee of meer diameters in één bewerking voor verboorde en getrapte gaten.

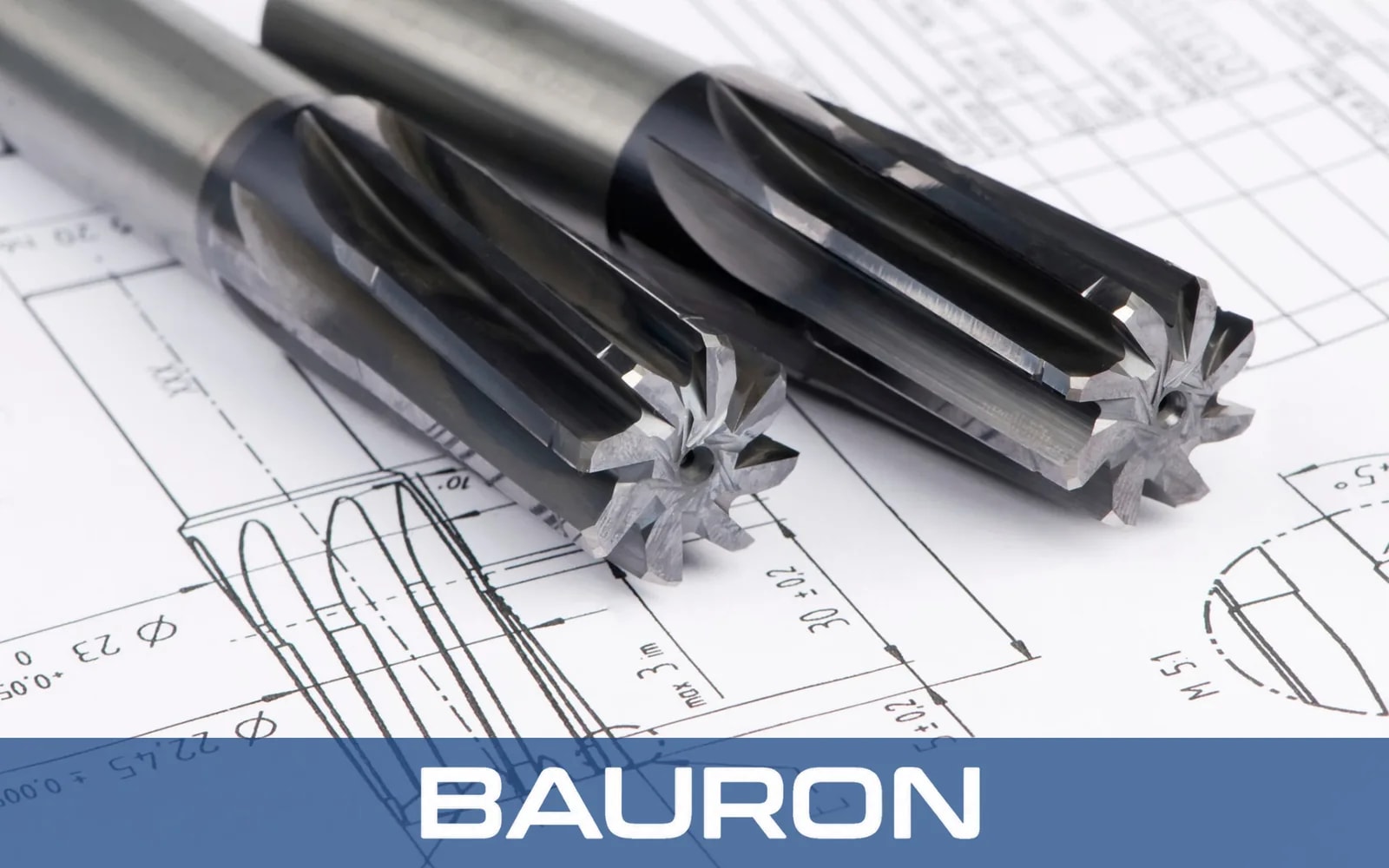

- Ruimers op maat: Werken boringen af op niet-standaard diameters of nauwe toleranties zoals H7.
- Tappen op maat: Maken schroefdraad met een speciale spoed, vorm of maat, in snijdende of rolvormende uitvoering.
- Speciale profielfrezen: Verspanen zwaluwstaarten, T-sleuven, ondersnijdingen en andere vormen die standaardgereedschap niet kan bereiken.
Voordelen van maatwerkgereedschap en wanneer u het inzet
Het juiste snijgereedschap op maat verbetert meer dan één bewerking. Het kan de productiviteit, de kwaliteit en de consistentie over een volledige productieserie verhogen.
De belangrijkste voordelen van CNC-gereedschap op maat:
- Minder bewerkingen en gereedschapswissels: Eén gereedschap doet het werk van meerdere, wat stilstand van de spil en positioneringsfouten vermindert.
- Kortere cyclustijden: Een detail in één doorgang verspanen bespaart tijd bij elk onderdeel, en die besparing vermenigvuldigt zich over een hele productieserie.
- Consistente afmetingen: Kwaliteitscontrole wordt eenvoudiger: wanneer één gereedschap het volledige detail vormt, blijven de afmetingen van onderdeel tot onderdeel gelijk.
- Langere standtijd in harde materialen: Een gespecialiseerde gereedschapsgeometrie en coatings beheersen warmte, slijtage en spaanafvoer in titanium, Inconel en gehard staal.
- Betere oppervlaktekwaliteit: Een geoptimaliseerd groefontwerp en een geoptimaliseerde spiraalhoek verminderen trillingen en chatter.
- Lagere kosten per stuk: Bespaarde machinetijd en minder afkeur maken de hogere gereedschapsprijs vaak goed.
Snijgereedschap op maat versus standaardgereedschap
| Factor | Standaardsnijgereedschap | Snijgereedschap op maat |
|---|---|---|
| Ontwerpbasis | Algemeen gebruik voor veel verschillende onderdelen | Eén specifiek detail van een onderdeel |
| Geometrie | Catalogusmaten en -profielen | Elke diameter, lengte, trap of elk profiel |
| Beschikbaarheid | Meestal uit voorraad leverbaar | Op bestelling gemaakt |
| Prijs per gereedschap | Lager | Hoger |
| Kosten per stuk | Kunnen stijgen door extra bewerkingen | Vaak lager bij herhaalproductie |
| Het meest geschikt voor | Gangbare details en prototypes | Complexe details, harde materialen, herhaalopdrachten |
Wanneer gebruikt u een snijgereedschap op maat?
Overweeg maatwerkgereedschap wanneer:
- Eén detail drie of meer standaardgereedschappen nodig heeft om het af te werken.
- De opdracht vaak terugkomt of in grote volumes wordt geproduceerd.
- Het onderdeel een profiel, trap of ondersnijding heeft waarvoor geen catalogusgereedschap past.
- Standaardgereedschap in uw materiaal snel slijt.
- U bij elke serie hetzelfde probleem hebt met chatter, oppervlaktekwaliteit of maatverloop.
Standaardgereedschap blijft de betere keuze voor prototypes met een veranderend ontwerp, zeer kleine series en gangbare details die al aan de doelen voor tolerantie en cyclustijd voldoen.
Wanneer gebruikt u een standaardsnijgereedschap?
Een gereedschap op maat is niet altijd het juiste antwoord. Standaardsnijgereedschap is meestal de betere keuze wanneer:
- Het onderdeel een prototype is of het ontwerp nog verandert.
- Het om een eenmalige opdracht of een zeer kleine serie gaat die niet opweegt tegen de ontwerpkosten en de levertijd.
- Het detail algemeen is, zoals een standaardgat, -sleuf of -kamer.
- Een standaardgereedschap al voldoet aan uw doelen voor tolerantie, oppervlaktekwaliteit en cyclustijd.
- U het gereedschap direct nodig hebt en niet kunt wachten op een ontwerp dat op bestelling wordt gemaakt.
Hoe Bauron hardmetalen gereedschap op maat maakt
Bauron zet uw tekening in vijf stappen om in productieklaar gereedschap:
- TekeningbeoordelingOnze ingenieurs beoordelen uw STEP-, DXF- of PDF-bestanden om de haalbaarheid te bepalen.
- Geometrie en metallurgieHet hardmetalen substraat, de spiraalhoek en de PVD-coating worden geoptimaliseerd voor uw materiaal en machine.
- PrecisieslijpenHet gereedschap wordt geslepen op meerassige CNC-slijpcentra met in-process meting.
- Inspectie en certificeringElk gereedschap wordt optisch en met CMM gecontroleerd, met materiaaltestcertificaten, een conformiteitscertificaat en volledige traceerbaarheid.
- ToepassingsondersteuningIngenieurs helpen voeding en toerental te optimaliseren, CAM-banen te beoordelen en chatterproblemen op te lossen.
Bauron is ISO 9001:2015-gecertificeerd, hanteert geen minimale bestelhoeveelheid en ondersteunt alles van afzonderlijke prototypegereedschappen tot grootserieproductie.
Het juiste snijgereedschap op maat voor uw toepassing
Een snijgereedschap op maat is de slimme keuze wanneer standaardgereedschap extra bewerkingen vraagt, te snel slijt of uw tolerantie niet kan aanhouden. Van een vingerfrees op maat tot een combinatieboor of een tap voor speciale schroefdraad: doelgericht ontworpen CNC-gereedschap op maat kan cyclustijden verkorten, de consistentie verbeteren en uw kosten per stuk verlagen. Voor prototypes en gangbare details blijft standaardgereedschap zinvol, en de juiste partner vertelt u wat u nodig hebt.
Worstelt u met een detail waar standaardgereedschap niet mee overweg kan? Stuur uw onderdeeltekening naar de ingenieurs van Bauron voor een haalbaarheidsbeoordeling en een offerte voor maatwerkgereedschap. Vraag een offerte aan of vraag een ingenieur en ga vandaag nog aan de slag.
