90-graden schouders
Scherpe snijhoeken frezen rechte hoekwanden en schouders. Wanden die een lossingshoek nodig hebben, vragen in plaats daarvan om hardmetalen conische frezen.
Frezen / Profiel- en sleuffrezen
Vrijloopfrezen – vierkante frezen
Hoogstijve profiel- en sleuffrezen

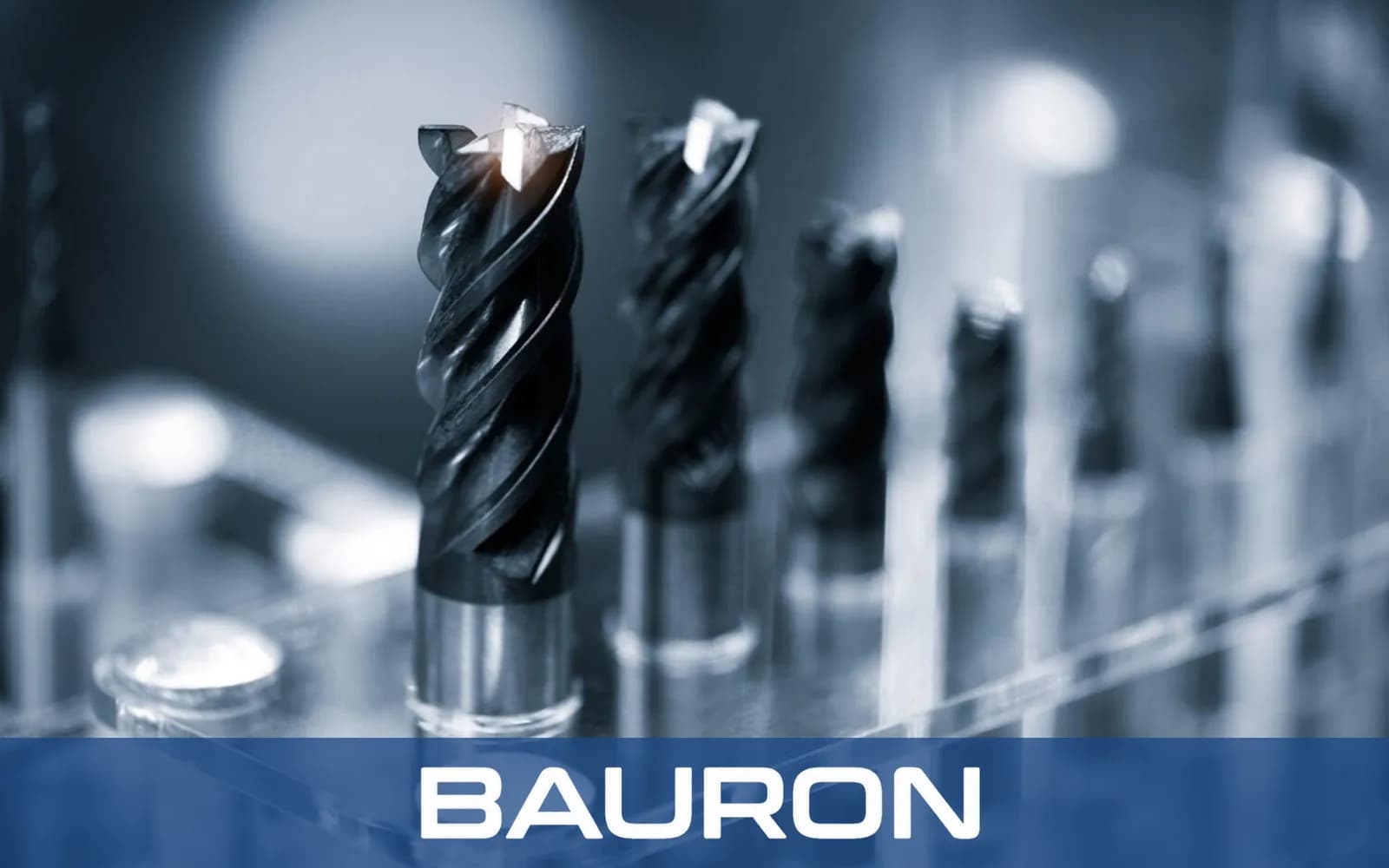

Vierkante frezen ondersteunen freesbewerkingen waarbij hoekscherpte, kernsterkte en groefgeometrie de sleufnauwkeurigheid en oppervlakteafwerking beĂŻnvloeden. Bauron Precision Tools biedt volhardmetalen en HSS-Co-uitvoeringen met vrijloophoeken voor sleuven in gelegeerd staal, profileren van constructiealuminium en pocketfrezen van superlegeringen.
Vlakke pocketbodems
Het vierkante eindprofiel freest vlakke bodems in pocketbewerkingen.
Sleuffrezen
Groefgeometrie en spaankamer ondersteunen volle-breedte sleufgangen.
Perifeer profileren
Zijdelingse snijkanten volgen onderdeelcontouren met behoud van een vierkante bodem-wandovergang.
Maatwerkgeometrieën en engineeringdiensten
Maatwerk reikgeometrie
Niet-standaard snijlengtes, halsontlasting en schachtdiameters kunnen uit tekeningeisen worden geproduceerd.
Chatterbeheersende groeven
Variabele steek en differentieelspiraalverdeling kunnen worden toegepast om harmonische chatter te beheersen.
Toepassingsafgestemde coatings
Beschikbare PVD-coatingopties omvatten AlTiN, DLC, ZrN en nACo.
Productie op basis van tekening
Maatwerkfrezen kunnen worden geproduceerd uit technische CAD-bestanden, blauwdrukken of fysieke monstergereedschappen.
Specificaties van vierkante frezen
| Specificatie | Bereik / details |
|---|---|
| Snijprofiel | Scherpe 90-graden hoeken met een vlak snijeinde |
| Gereedschapsmaterialen | Volhardmetaal of HSS-Co |
| Groefconfiguraties | 2, 3, 4 of 5+ groeven |
| Halsopties | Standaard, lange reikwijdte of gereduceerde-halsvrijloopgeometrie |
| Groefgeometrie | Standaard, variabele steek of differentieelspiraalverdeling |
| Bewerkingen | Sleuffrezen, perifeer profileren, schouderfrezen en vlakbodem-pocketfrezen |
Toegespitste geometrieën voor elk substraat
| Materiaal / coating | Het beste voor | Belangrijkste voordeel |
|---|---|---|
| Positieve spoelhoek, gepolijste groeven met DLC / ZrN | Aluminium en non-ferrolegeringen. | Open, gepolijste geometrie helpt metaalvastlassen en kantenophoping te voorkomen. |
| Variabelespiraal met AlTiN / nACo | Roestvast staal en superlegeringen, waaronder 316L, Inconel en titanium. | Hittebestendige coatings en variabelespiraalgeometrie helpen harmonische chatter te beheersen. |
| Zware-kern microgehoonde geometrie | Gehard staal tot 65+ HRC. | Een zware kern en voorbereide snijlippen ondersteunen het bewerken van gehard matrijsstaal. |
| Ultrascherpe snijlippen | Composieten en technische kunststoffen. | Scherpe kanten snijden vezels door en beperken rafelen en braamvorming. |
Materiaalspecifieke opties combineren groefgeometrie en kantenvoorbereiding met DLC-, ZrN-, AlTiN- of nACo-coatings voor non-ferrolegeringen, roestvast staal, superlegeringen, gehard staal, composieten en kunststoffen.
Welke machines gebruiken vrijloop-vierkante frezen?
CNC-freesmachines
Gebruiken vierkante frezen voor automatisch sleuffrezen, profileren, schouderfrezen en vlakbodem-pocketfrezen in de algemene productie en de serieverspaning.
Uitgebreid portfolio vierkante frezen
2-groefs vierkante frezen
Open spaankamers bieden spaancapaciteit in zachte, taaie non-ferrolegeringen.
3-groefs vrijloopfrezen
Balanceren kernstijfheid met spaancapaciteit voor sleuven in aluminium en koper.
4-groefs vierkante frezen
Ondersteunen perifeer frezen, zijprofileren en algemene nabewerking in koolstof-, gelegeerd en roestvast staal, nadat het grootste deel van het materiaal met voorbewerkingsfrezen is verwijderd.
Meergroefsfrezen
Uitvoeringen met vijf of meer groeven ondersteunen trochoĂŻdaal frezen, dynamische gereedschapsbanen en hogesnelheidsprofileren in voorgehard staal.
Frezen met lange reikwijdte en gereduceerde hals
Ontlaste halsdiameters bieden vrijloop in diepe holtes en beperken schachtslijtage, hetzelfde principe als bij frezen met gereduceerde schacht.
Veelgestelde vragen over vierkante frezen
Hoe verschilt een vierkante frees van een hoekradiusfrees?
Een vierkante frees heeft scherpe 90-graden snijhoeken voor rechte hoekwanden en vlakke pocketbodems. Een hoekradiusfrees heeft afgeronde punten die snijkrachten verdelen en de weerstand tegen hoekbrokkeling verbeteren.
Hoe voorkomen vrijloopfrezen met gereduceerde hals dat het gereedschap schuurt?
De halsdiameter is kleiner geslepen dan de snijkant, zodat het gereedschap diepe pockets of ribben kan bereiken zonder dat de schacht langs de werkstukwand sleept.
Welk groefaantal wordt aanbevolen voor sleuffrezen in staal?
Bauron beveelt een 4-groefsuitvoering aan voor sleuffrezen en algemeen profileren in staal, omdat die een sterke kern combineert met spaankamer voor spaanafvoer.
Produceert Bauron vierkante frezen met maatwerk halslengtes?
Bauron kan maatwerk reiklengtes, halsvrijlopen en groefgeometrieën uit klantblauwdrukken slijpen, zodat een vierkante frees als hardmetalen maatwerkgereedschap kan worden gespecificeerd wanneer standaardlengtes tekortschieten.
Gedeelde engineeringbron
Ontwerp- en engineeringondersteuning
Bauron biedt ontwerp- en engineeringondersteuning voor maatwerk snijlengtes, halsontlasting, schachtdiameters, groefverdeling en toepassingsafgestemde PVD-coatings. Deel CAD-bestanden, blauwdrukken of monstergereedschappen voor technische beoordeling.
